Характеристики:
- Значение Uf, рама ≥
- 0,88 W/(m²·K)
- Мин. ширина видимой части
- 35 mm
- Мин.-макс. монтажная глубина системы
- 65…150 mm
- Макс. толщина стекла/панели
- 50 mm
- Макс. вес
- 400 kg
- Поверхности
- Порошковое покрытие, Анодирование, Лаковое покрытие
- Воздухопроницаемость
- AE
- Коэффициент звукоизоляции RwP макс.
- 51 dB(A)
- Гидроизоляция
- RE 1200
- Ударная прочность
- I5/E5
- Защита от взлома
- до RC 3
- Защита от выпадения
- Да
- Мин. монтажная глубина системы
- 65 mm
- Макс. монтажная глубина системы
- 150 mm
- Мин. монтажная глубина стойки
- 65 mm
- Макс. монтажная глубина стойки
- 150 mm
- Мин.-макс. монтажная глубина стойки
- 65…150 mm
- Макс. вес элемента
- 400 kg
- Мин.-макс. ширина видимой части
- 35 mm
- Ширина видимой части прижимного профиля/декоративной накладки
- 35 mm
- Ширина видимой части снаружи
- 35 mm
- Ширина видимой части внутри
- 35 mm
- Ширина видимой части стойки
- 35 mm
- Ширина видимой части рамы
- 35 mm
- Ширина видимой части ригеля
- 35 mm
- Мин. толщина стекла/панели
- 22 mm
- Мин.-макс. толщина стекла/панели
- 22…50 mm
- Макс. вес стекла/наполнителя
- 400 kg
- Угол установки
- 85-105 °
- Угол многоугольного фасада
- 90 °
- Водоотвод
- Да
- Уровни водоотвода
- 3
- Устойчивость к ветровым нагрузкам
- 2,0/3,0 [кН/м²]
- Парапетные ограждения
- накладной, навесной
- Сертификаты
- Сертификат «пассивного дома»
- Маркировка СЕ
- Да
- Пригодно для пассивного дома
- Да
- Класс пассивного дома
- phA
- Возможность переработки
- Да
- Нормы
- DIN EN 1627, EN ISO 10077, DIN EN 13830, Общий допуск к эксплуатации (AbZ)
- Сертифицировано CWCT
- Да
- Допуск инспекции строительного надзора
- Да
- Европейская техническая оценка
- Да
- проверенный угол структурного остекления
- Да
Описание

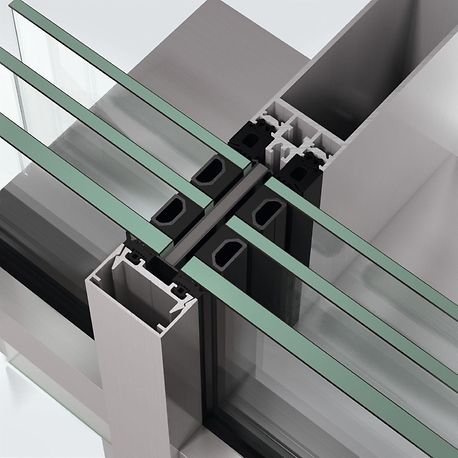

Создание архитектурных решений с максимальной прозрачностью без всяких компромиссов: фасадная система Schüco FWS 35 PD.SI (Panorama Design Super Insulated) с супертеплоизоляцией предлагает встраиваемое системное решение, с помощью которого можно создавать цельностеклянные углы без вертикальных стоечных профилей и которое при этом соответствует уровню стандарта пассивного дома. Результатом являются элегантные фасады с панорамным дизайном, с эффектным внешним видом и оптимальным обзором наружного пространства, которые отвечают самым высоким требованиям элитного жилого и коммерческого строительства.
Системная платформа стоечно-ригельных фасадов предлагает расширенный ассортимент комплектующих с высокой надежностью переработки, например, малозаметные компоненты соединения для систем солнцезащиты, а также проверенные взломоустойчивые решения.
Комбинация различных систем Schüco Panorama Design позволяет реализовать целостную концепцию «бесшовного» встраивания для всего фасада здания. Решение Seamless обеспечивает визуально незаметное слияние различных конструкций Panorama Design: благодаря расположению профилей в одной плоскости раздвижная система Schüco ASS 77 PD «бесшовно» устанавливается в систему стоечно-ригельных фасадов Schüco FWS 35 PD.SI. Обе системы обладают ультратонкими профильными переплетами, но при этом обеспечивают высокий уровень теплоизоляции вплоть до уровня стандарта пассивного дома.
